Tiêu chuẩn kỹ thuật của khung túi lọc bụi

Khung túi lọc bụi tuy có kết cấu đơn giản nhưng lại bao hàm nhiều thông số kỹ thuật. Tùy thuộc vào các hệ thống lọc bụi khác nhau, mức độ sử dụng mà có các thông số tương ứng.

Tiêu chuẩn kỹ thuật về vật liệu

• Thép carbon
• Thép không gỉ SUS304, SUS201, SUS316

Tiêu chuẩn kỹ thuật về hình dạng

• Khung túi lọc bụi hình trụ
• Khung túi lọc bụi hình oval
• Khung túi lọc bụi hình tấm

Tiêu chuẩn kỹ thuật về kích thước

• Đường kính ngoài từ D105mm đến D190mm
• Chiều dài từ 500mm đến 12.000mm
• Đường kính dây dọc và vòng tăng cứng từ D3mm đến D6mm
• Số dây dọc từ 08 đến 24 dây

Tiêu chuẩn kỹ thuật khung túi lọc bụi về kích thước

Tiêu chuẩn kỹ thuật về xử lý bề mặt

• Khung túi lọc bụi mạ kẽm điện phân
• Khung túi lọc bụi mạ kẽm nhúng nóng
• Khung túi lọc bụi mạ kẽm 7 màu
• Khung túi lọc bụi sơn tĩnh điện
• Khung túi lọc bụi sơn phủ silicon

Tiêu chuẩn kỹ thuật về kiểu miệng kết nối

Khung túi lọc bụi hình tròn thường có nhiều kiểu miệng. Mỗi kiểu miệng này được thiết kế để phù hợp với cách kết nối giữa khung, túi và mặt sàng buồng lọc

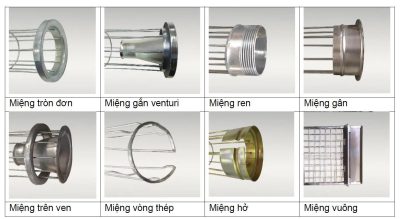

Các kiểu miệng kết nối của khung túi lọc bụi

Tiêu chuẩn kỹ thuật về khớp nối

Thông thường khớp nối được sử dụng với hai mục đích:

• Khung quá dài (trên 6000mm) thì chia khung thành 2 hoặc 3 đoạn, sử dụng khớp nối các đoạn lại với nhau, đảm bảo khung cứng và hoạt động ổn định, tránh bị cong, móp, mép khi va chạm hay xung khí rũ.
• Địa điểm lắp đặt bị hạn chế về không gian, khung phải chia nhiều đoạn để phù hợp với khoảng cách lắp đặt

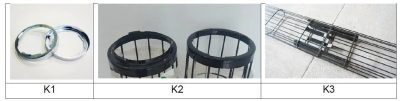

Một bộ khớp nối thường gồm 2 nửa, có cơ cấu lắp ghép với nhau chặt chẽ.

• Khớp K1: 2 nửa có hình dạng giống hệt nhau
• Khớp K2: 2 nửa có hình dạng khác nhau
• Khớp K3: các tấm lẫy cài, dùng cho khung hình oval

Tiêu chuẩn kỹ thuật về Venturi

Venturi là bộ phận được lắp ở miệng khung để hỗ trợ tăng hiệu quả của dòng xung khí

Đối với các loại khung càng dài thì venturi càng lớn. Kích thước venturi phải được thiết kế đảm bảo dòng xung khí tác động tốt đến tận phần đáy khung và túi.

Chúng tôi hi vọng rằng những thông tin mà chúng tôi chia sẻ sẽ mang lại những kiến thức hữu ích cho bạn!
