1. Khung lọc bụi là gì?

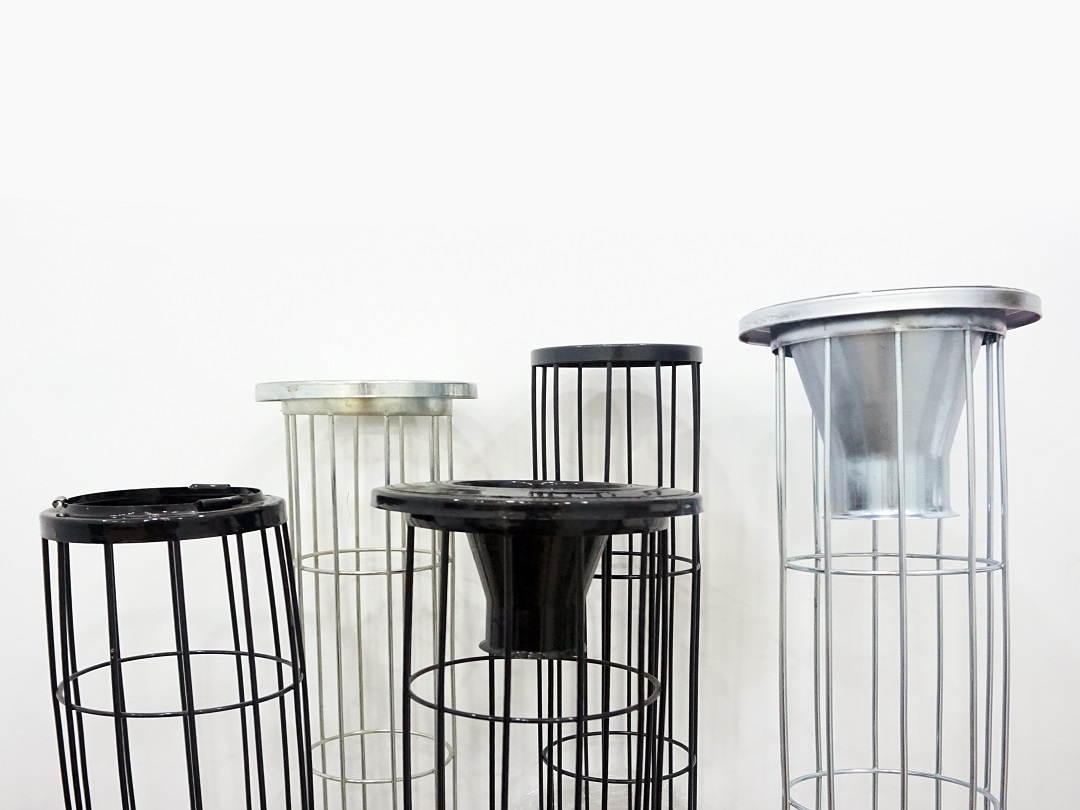

Khung lọc bụi hay khung lồng túi lọc bụi là một phụ kiện quan trọng trong các hệ thống lọc bụi túi vải dạng tay áo. Khung lọc bụi được lồng trong các túi lọc bụi, có tác dụng làm căng các túi lọc, tạo điều kiện cho việc thu bụi lên túi và giũ bụi khỏi túi một cách dễ dàng.

Khung lọc bụi có nhiều hình dáng, kích thước và vật liệu khác nhau, nhằm đáp ứng sự đa dạng của các hệ thống lọc bụi.

2. Quy trình sản xuất khung lọc bụi

2.1. Thiết kế và chuẩn bị sản xuất

Phân tích yêu cầu: Xác định kích thước, số lượng thanh xương, loại vật liệu (thép mạ kẽm, thép không gỉ, inox), độ chịu lực, môi trường sử dụng
Lên bản vẽ thiết kế: Thiết kế khung túi theo tiêu chuẩn của túi lọc bụi (tròn, vuông, hình chữ nhật)

2.2. Chuẩn bị vật liệu

Chọn vật liệu: thép cacbon, thép mạ kẽm hoặc inox để đảm bảo độ bền và chống ăn mòn
Các phụ kiện khác như đinh ghim, vòng kẹp
Cắt vật liệu: Sử dụng máy cắt CNC, cắt laser hoặc cắt thủ công theo kích thước chi tiết

2.3. Gia công chi tiết khung xương

Tạo thanh xương dọc: Các thanh thép được uốn cong thành hình tròn hoặc định hình theo yêu cầu (dạng vuông hoặc hình chữ nhật)
Tạo vòng gia cố ngang: Các vòng thép được cắt và uốn tròn bằng máy uốn tự động, khoảng cách giữa các vòng phải được căn chỉnh để hỗ trợ tốt túi lọc bụi
Kết nối vòng ngang và xương dọc: Sử dụng hàn điểm hoặc hàn tự động để kết nối các phần với nhau. Đảm bảo các mối hàn chắc chắn, không có góc cạnh sắc nhọn làm rách túi lọc

2.4. Tạo khung miệng

Gia công phần miệng khung lọc để dễ dàng lắp đặt túi lọc
Hàn vòng thép vào phần trên của khung
Có thể bổ sung kẹp hoặc gờ chặn để cố định túi lọc bụi

2.5. Xử lý bề mặt

Làm sạch: Tẩy dầu mỡ, bụi bẩn trên bề mặt vật liệu bằng hóa chất hoặc phun cát
Sơn phủ hoặc mạ: mạ kẽm, sơn tĩnh điện

2.6. Kiểm tra chất lượng

Kiểm tra hình dạng: Đảm bảo kích thước, hình dạng đúng tiêu chuẩn thiết kế
Kiểm tra độ bền: Thử khả năng chịu lực của khung và các mối hàn
Kiểm tra bề mặt: Đảm bảo lớp mạ, sơn đều và không bị bong tróc

2.7. Đóng gói và vận chuyển

Đóng gói: Bọc khung bằng vật liệu bảo vệ (màng nhựa, bìa carton) để tránh trầy xước
Lưu trữ và vận chuyển: Lưu trữ ở nơi khô ráo và giao đến khách hàng hoặc nơi lắp đặt

Tóm tắt quy trình sản xuất khung lọc bụi
